喷嘴

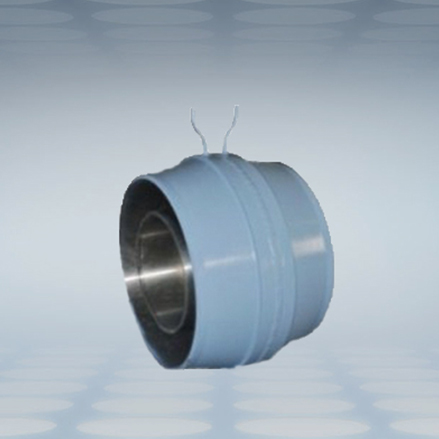

喷嘴流量计

喷嘴流量变送器由喷嘴流量传感器和差压变送器组成，输出代表差压信号大小的4-20mA电信号，流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。 一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体，用户购买一体式喷嘴后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体。

一、主要参数：

·公称口径：DN50—2000mm

·工作压力：≦42MPa

·工作温度：-50℃ — 650℃

·取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压

·喷嘴安装方式：法兰（直接钻孔兼取压件）、紧固件夹持式

法兰、环室、紧固件夹持式

夹持件（兼取压件）焊接式

·执行标准:IS05167; GB/T2624

·精确度:符合标准：±1.0 %

·材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等

喷 嘴:不锈钢304; 316等

二、特点：

1、结构简单、安装方便。

2、无需实流校验，性能稳定。

3、精度高、重复性好，流出系数稳定。

4、耐高温高压、耐冲击。

5、测量范围大、测量精度高、压力损失小等特点。
