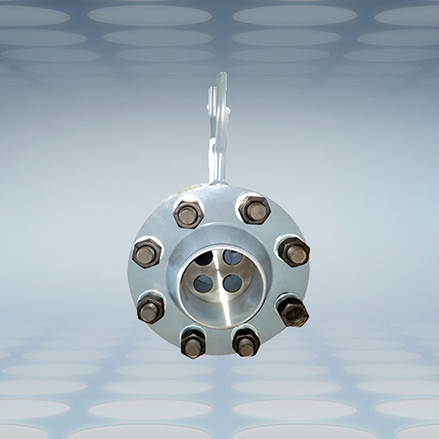

节流装置——平衡流量计

概述及用途

平衡流量计是由多孔平衡节流装置，差压变送器、显示仪器组成。多孔平衡节流装置（又称多孔孔板）是在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。平衡流量计用于安装在各种扰动的下游，以短的直管段敷设提供优良性能。

工作原理

平衡流量计是一种差压式流量仪表，其工作原理与其它差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出的差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。

平衡流量计是基于差压原理的流量测量仪表，通过其他节流结构优化流场，提升测量精度与稳定性，适用于工业场景中气体、液体及蒸汽的流量监测。以下从多方面简要介绍：

核心原理

利用流体流经多孔平衡节流元件时产生的差压计算流量。其环形对称分布的平衡孔（如半圆孔、扇形孔）可整流流场，减少涡流，使差压信号更稳定。

结构特点

节流元件：多孔对称平衡孔板（孔径与数量按管径设计），材质可选 316L 不锈钢、哈氏合金等。

取压方式：采用法兰取压或环室取压，搭配差压变送器传输信号。

典型应用

石油天ran气：高压天ran气输量计量、原油 / 成品油流量监测。

化工石化：蒸汽（饱和 / 过热）流量计量、腐蚀性介质（强酸、气体）测量。

电力能源：锅炉风粉系统风量监测、循环水流量控制。

其他场景：供热管网热水流量、冶金行业高炉煤气计量等。

核心优势

精度高：测量误差≤±0.5%，重复性≤±0.1%，优于传统孔板。

压损低：平衡孔结构降低流体阻力，压损约为孔板的 1/3~1/2。

抗干扰强：流场整流效果好，适用于含杂质、高流速或振动场景。

量程宽：量程比达 10:1，可适应流量大幅波动工况。

应用限制

需直管段：前直管段≥5D，后≥3D（D 为管径），避免流场紊乱。

介质限制：不适用低流速、低雷诺数流体（如粘度高的液体），需根据介质特性选型材质。
